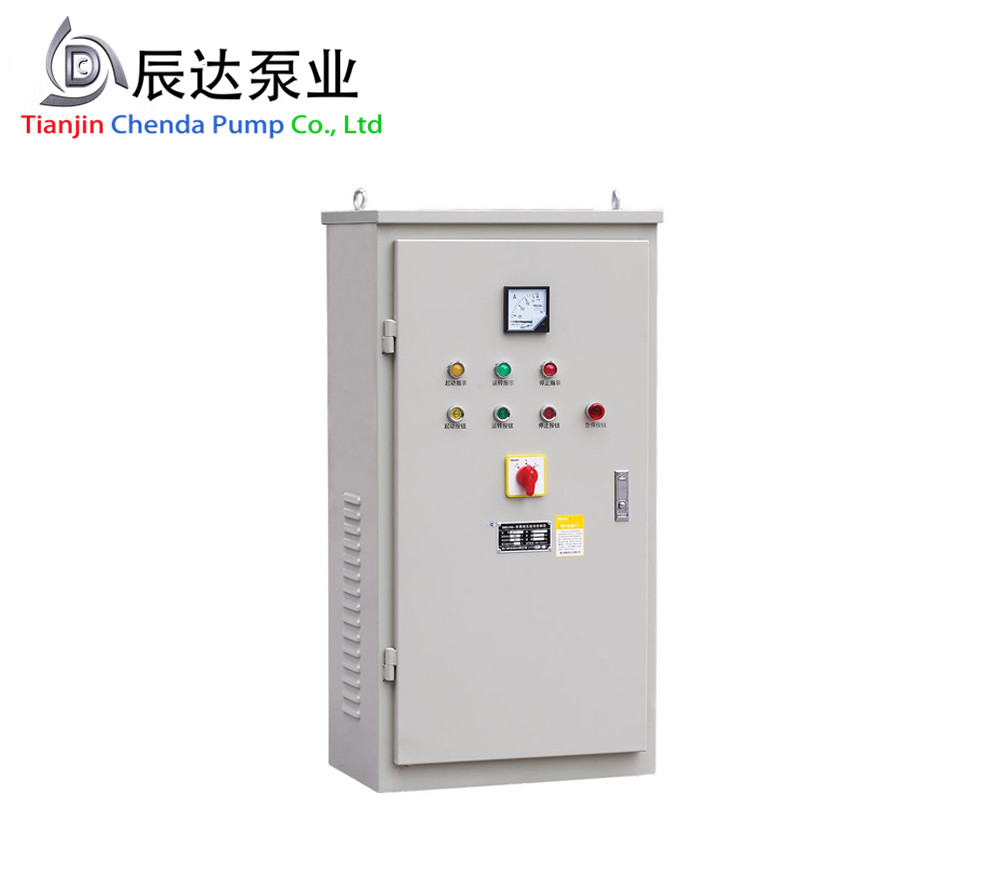

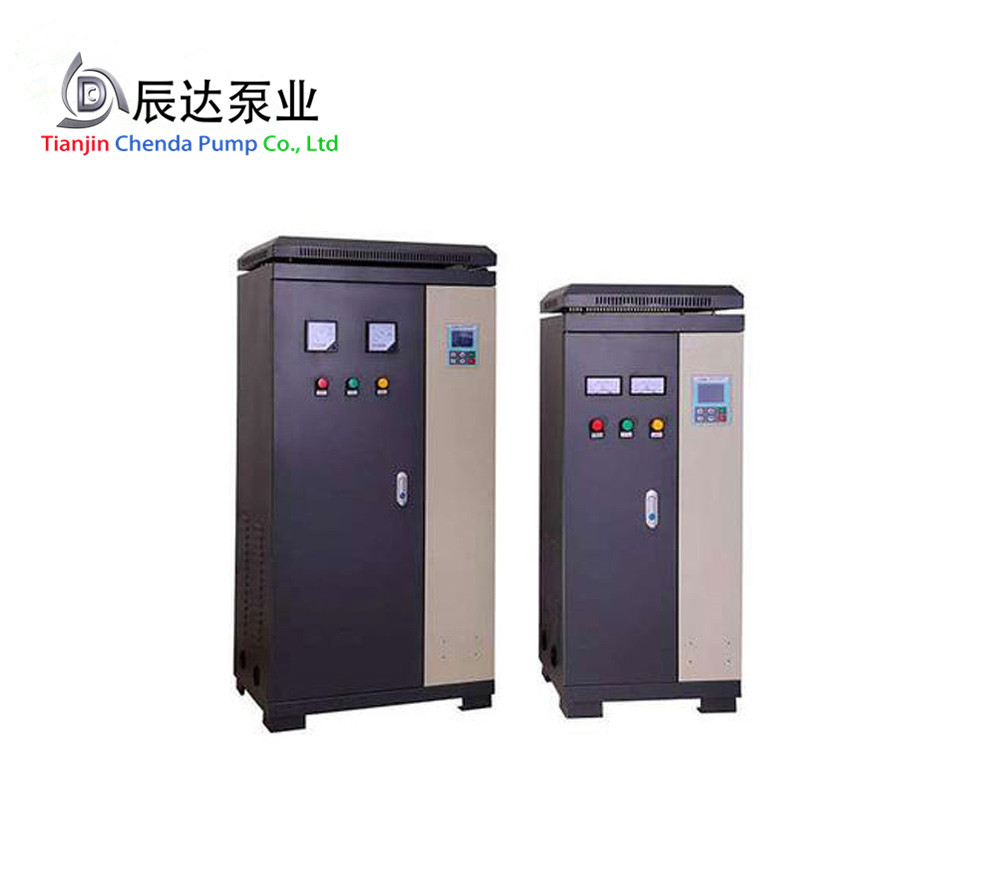

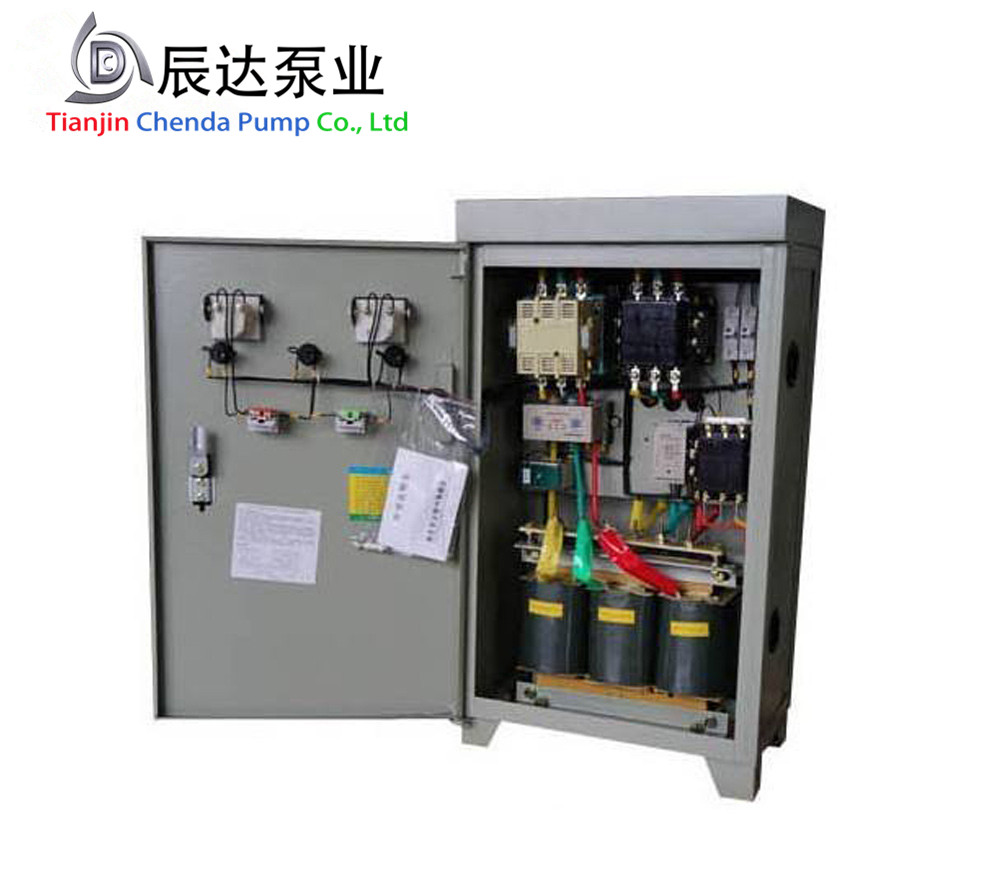

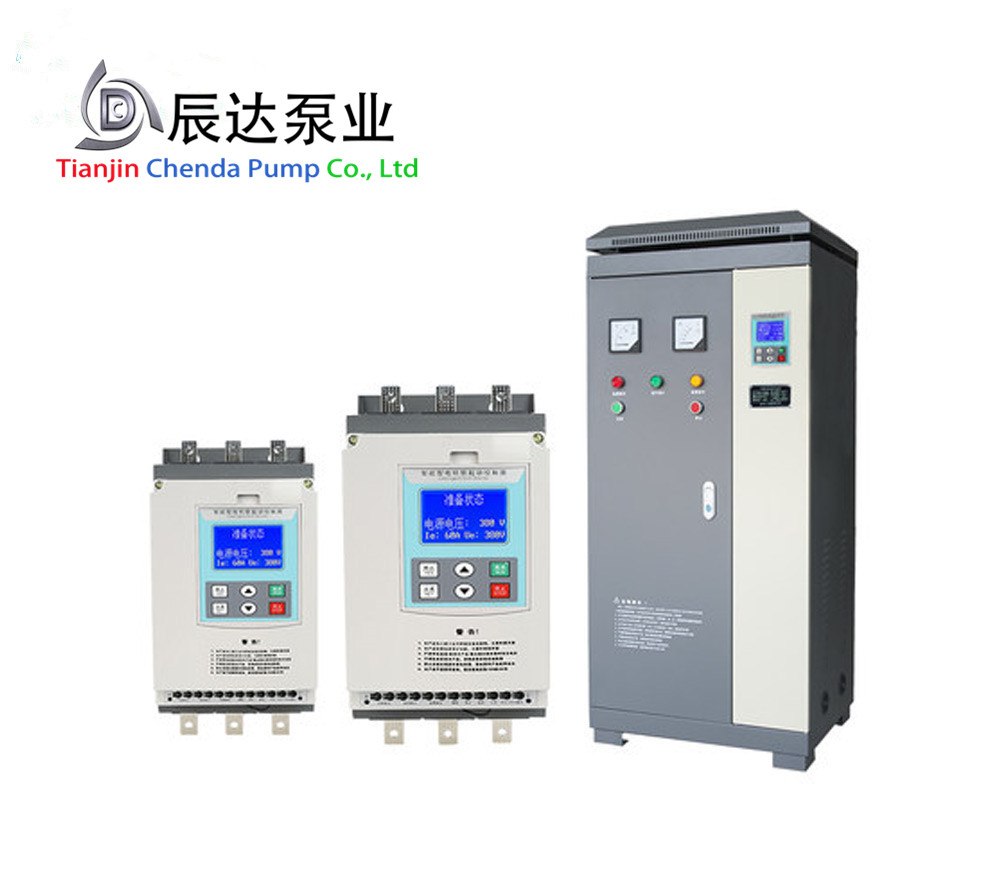

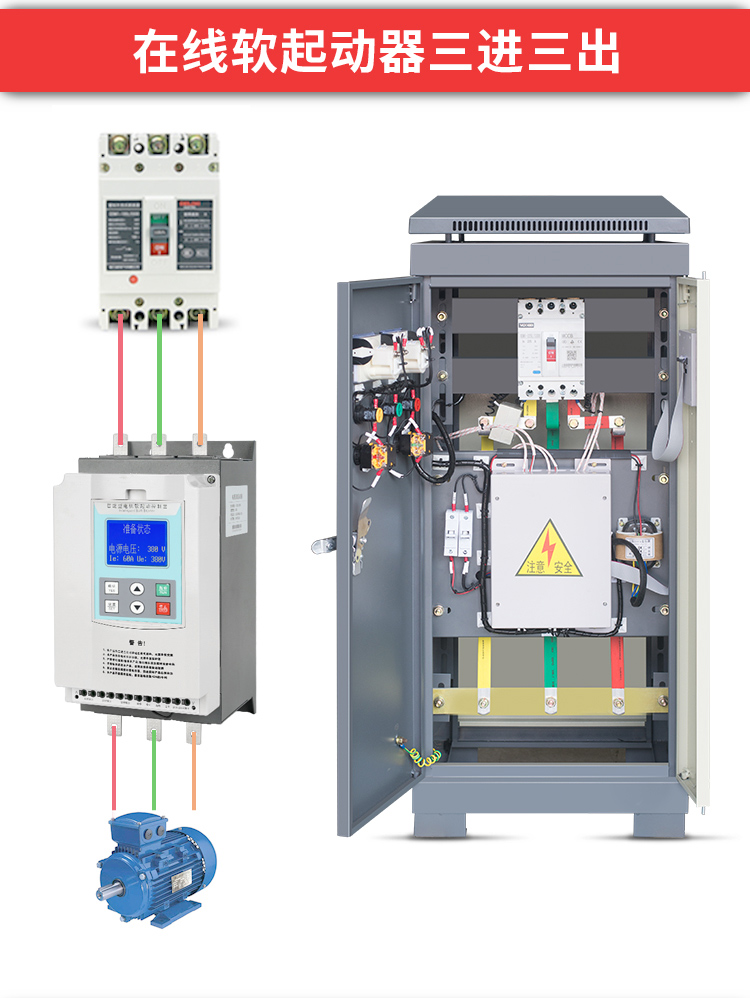

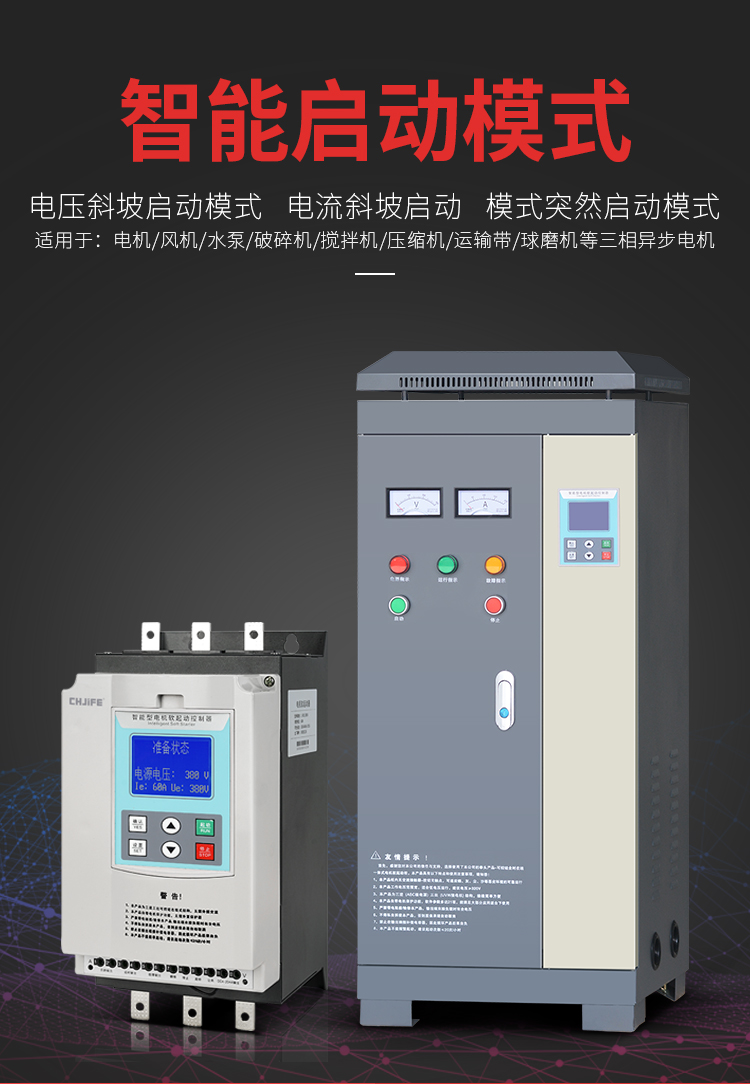

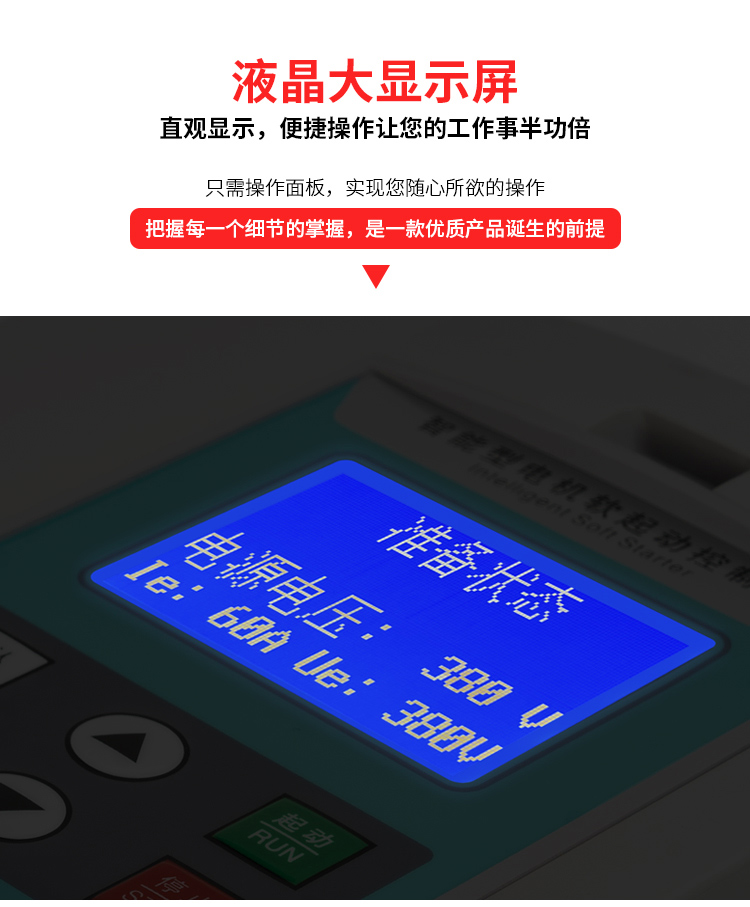

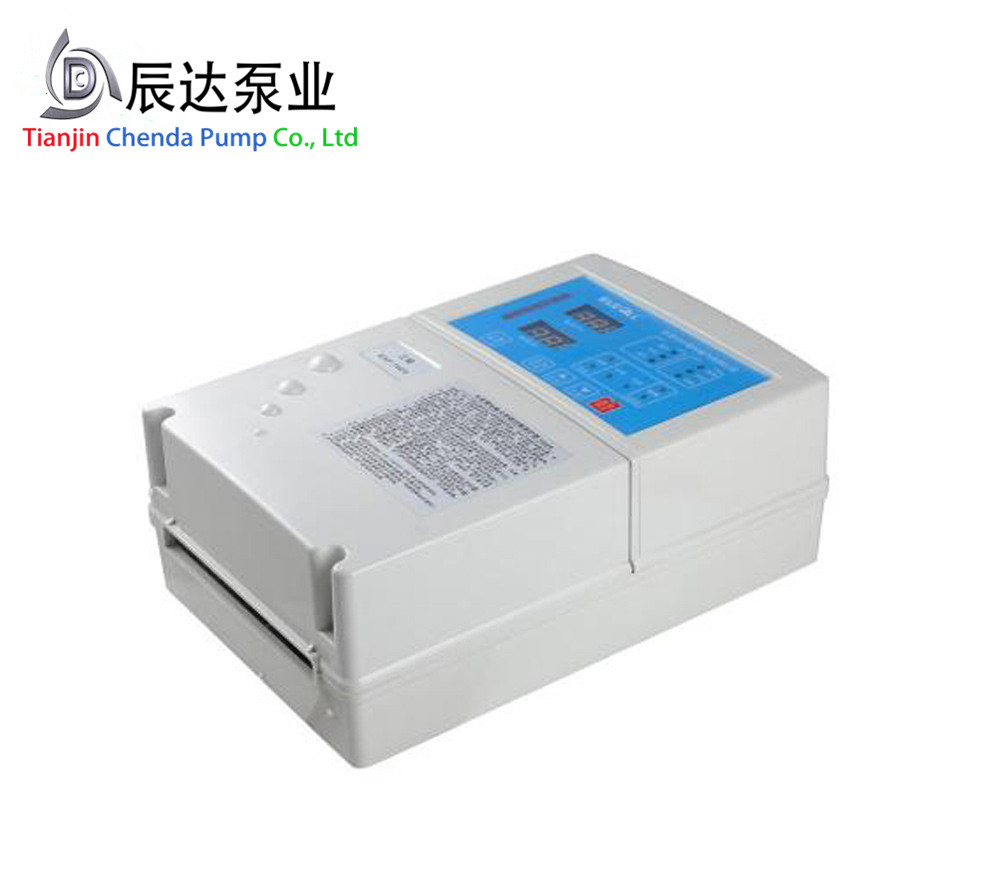

RQ型软启动控制柜

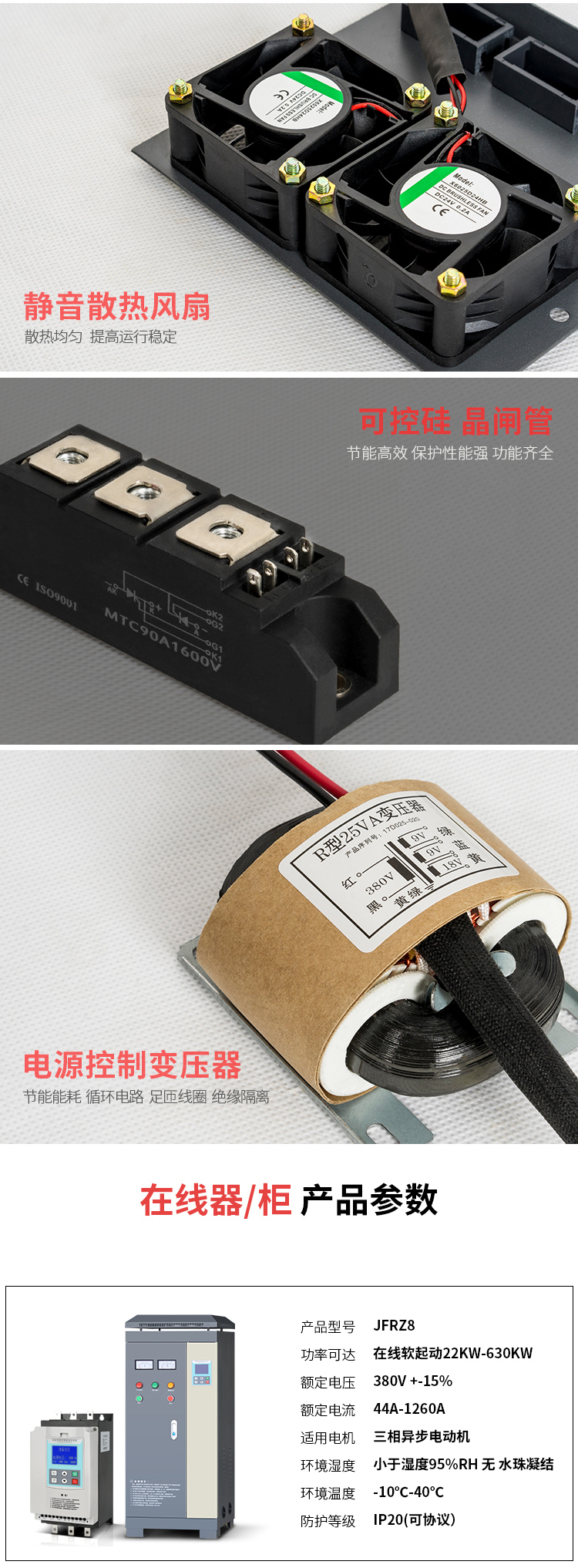

  技术性能

  1 、电源电压:380V/660V 、50Hz

  2 、控制对象:不大于630 千瓦的三相异步电机。

  3 、在下列情况下能可靠工作:① 海拔高度不超过1000 米。② 周围环境温度不大于45 ℃ ,不低于-30 ℃ 。 ③空气相对湿度不大于85 % ( 20 ℃ 士5 ℃ )。④ 在无爆炸危险的介质中,且无导电尘埃及腐蚀性气体。

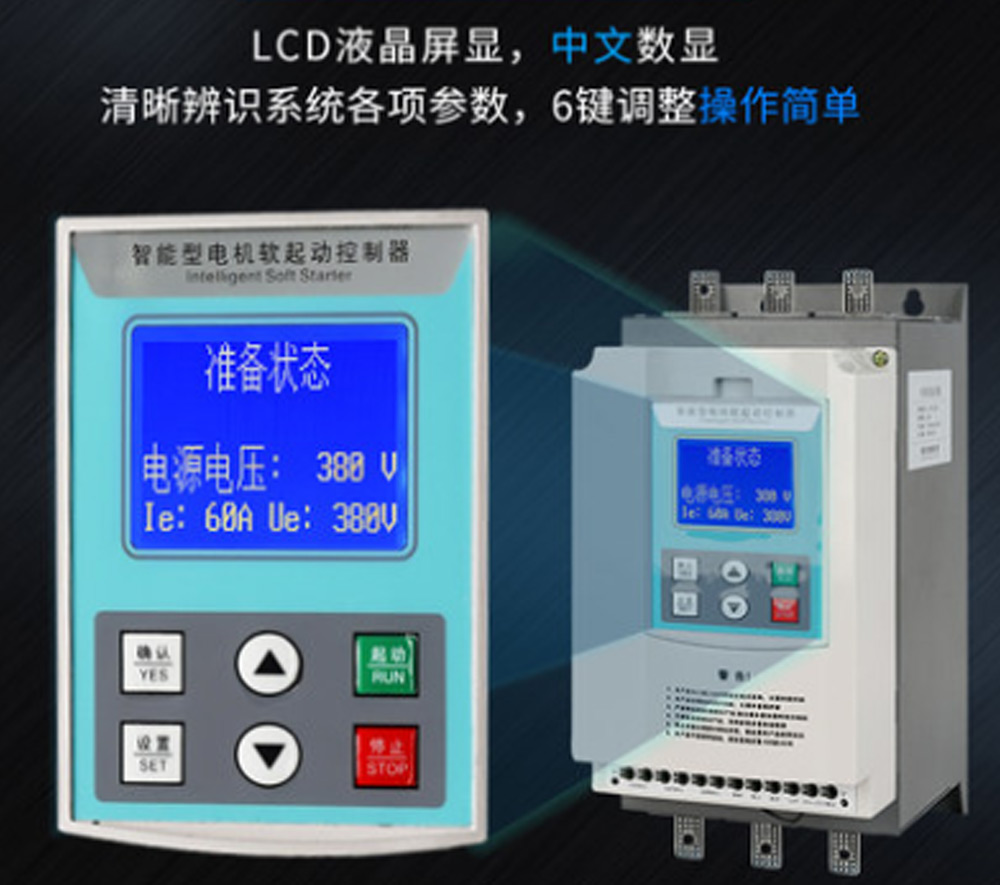

  调试与使用方法

  该系列控制柜(箱)控制回路中,既设自动控制亦有手动控制,还具备过流、过压、欠压、缺相保护及事故报警功能,本产品使用前,必须按电气原理图复核后接线,按照电动机实际要求调整相应元件设定值,然后起动。

  1 、自动操作:接通电源,电源指示灯亮,将转换开关转至“自动”位置,检查控制柜(箱)所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时,对应液位指示灯发光,相应的限位控制继电器常开触点自动闭合,二次控制回路自动接通,电机起动,同时运行指示灯亮。当水位达到停止水位时,对应的指示灯发光,液位测控仪的对应限位控制继电器常闭触点断开,二次控制回路开路,电机停止工作,运行指示灯熄灭。

  2 、手动操作:接通电源,电源指示灯亮,将转换开关转至“手动”位置 ,按下起动按钮,电机开始运转,运行指示灯亮,按下”停止”按钮,电机停止运转,其运行指示灯熄灭。

  3 、不论采用何种控制方式,当达到极限水位时,其超限水位信号触点接通,二次控制回路失电,使电机停止运转,并发出声光报苦信号。在电机运行过程中如有事故出现,事故指示灯亮,电铃自动报苦,这时,按下停止按钮,迫使电机停止工作。

  液位控制方式

  1.供水型:低水位开泵,高水位停泵。

  2.排水型:高水位开泵,低水位停泵。

  3.联锁型:当其它水泵与消防水泵共用水池时,须设消防联锁;群体建筑多个 水箱的水位联锁控制。

  水泵工作方式

  1.单台泵液位控制。

  2.两台泵,一台工作、一台备用的液位控制。

  3.使用PLC与变频器,实现多台水泵联动,完成水位测控或保证水压恒定。

  软启动柜的分类

  1、根据电压

  低压软起动柜、高压软起动柜

  2、根据负载

  风机软起动柜、水泵软起动柜等等

  3、根据负载控制方式不同

  一拖一软起动柜、一拖多软起动柜、一用一备软起动柜、两用一备软起动柜等等


所属分类
控制柜
描述

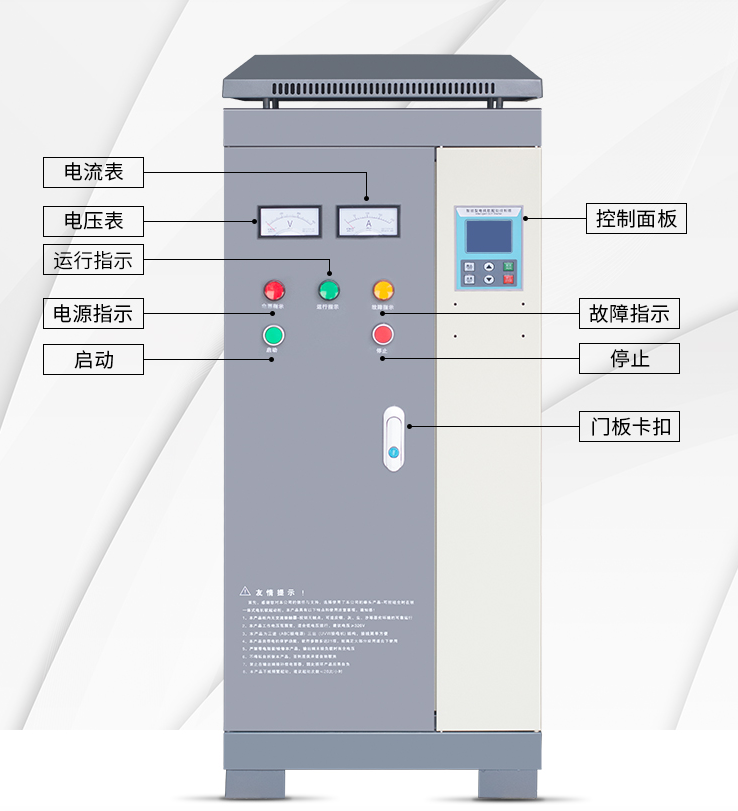

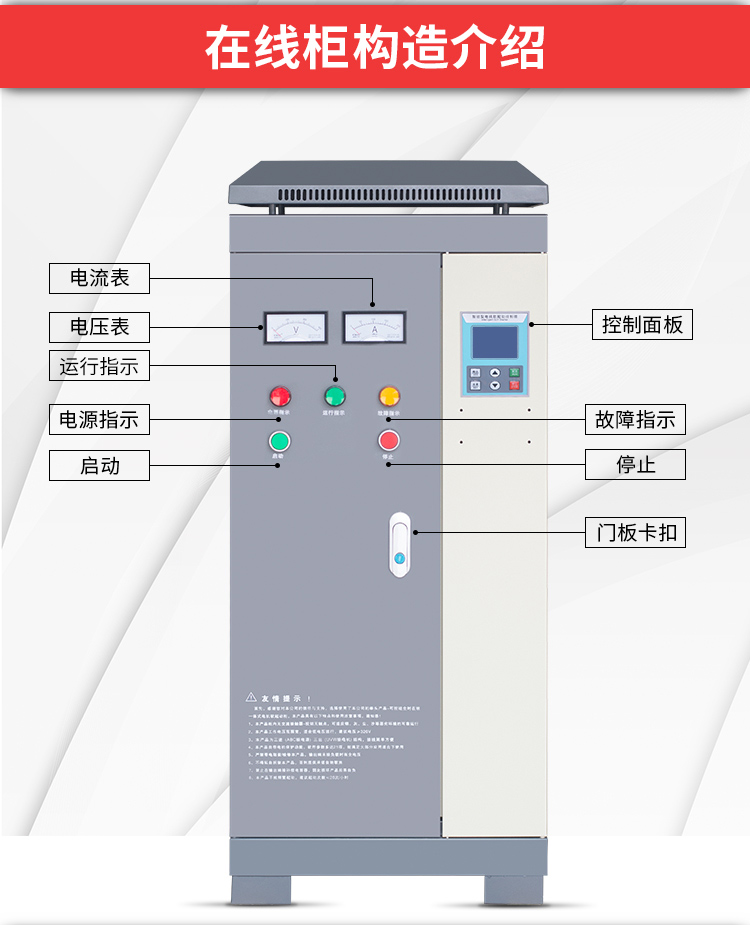

结构图
